¿Cuál es la diferencia entre hoja ACP y panel ACP?

Al especificar sistemas de paneles para revestimiento, señalización o equipamiento interior, los arquitectos y los equipos de adquisiciones se topan regularmente con los términos hoja ACP y Panel ACP . Si bien ambas abreviaturas comparten las mismas letras, tienen implicaciones significativamente diferentes para el formato del producto, el método de producción y el alcance de la aplicación. Comprender esta distinción es importante antes de seleccionar un Línea de producción multifuncional de paneles compuestos de aluminio (ACP) A2 B1 PE , porque la línea que elijas debe coincidir con la categoría de producto que pretendes fabricar a escala. Este artículo aclara la terminología, explica las especificaciones técnicas que separan las dos formas de productos y muestra cómo los equipos de producción modernos, incluidas las líneas resistentes al fuego de grado A2 y B1, abordan ambos mercados simultáneamente.

Definición de hoja ACP frente a panel ACP: la distinción principal

En la industria de materiales de construcción, hoja ACP se refiere al material compuesto en bruto y sin procesar tal como sale de la línea de producción: un rollo continuo o una losa de corte plano que consta de dos capas de aluminio unidas a un material central (PE, mineral FR o relleno no combustible A2). La lámina es el material base. un Panel ACP , por el contrario, es una unidad fabricada que ha sido cortada, enrutada, plegada y equipada con retornos o sistemas de marco para que pueda instalarse directamente en la fachada de un edificio o en un sustrato interior. En el lenguaje práctico de adquisiciones, los compradores que compran para la fabricación posterior generalmente especifican "lámina ACP", mientras que aquellos que compran unidades de muro cortina listas para instalar especifican "panel ACP".

La clasificación del material del núcleo es la especificación más importante en cualquier forma de producto. Las láminas con núcleo de PE estándar tienen una clasificación de combustibilidad de clase C o D según EN 13501-1; ACP resistente al fuego de grado B1 alcanza la clase B o mejor (combustibilidad limitada); y ACP no combustible de grado A2 Alcanza la clase A2, lo que significa que el material aporta una cantidad insignificante de combustible en caso de incendio. Los requisitos reglamentarios en la mayoría de los mercados de Europa, Medio Oriente y Asia ahora exigen la clasificación A2 o B1 para el revestimiento externo por encima de ciertas alturas de edificios, lo que ha impulsado una inversión significativa en líneas de producción de ACP dedicadas resistentes al fuego.

Cómo las líneas de producción de ACP generan ambas formas de productos

A Línea de producción multifuncional de paneles compuestos de aluminio (ACP) A2 B1 PE es el equipo anterior que crea la lámina base. Combina desenrolladores de revestimiento de aluminio, estaciones de pretratamiento, una extrusora de núcleo (para PE o compuestos con relleno mineral), una sección de laminación/prensado, un transportador de enfriamiento y un sistema de corte longitudinal y longitudinal de precisión. En las configuraciones A2, la extrusora se reemplaza o complementa con una estación de unión por rodillos para núcleos minerales no combustibles prefabricados, ya que los materiales de relleno inorgánicos no se pueden procesar por fusión de la misma manera que el PE termoplástico.

La palabra "multifuncional" en el nombre del equipo indica que una sola línea puede cambiar entre materiales de núcleo PE, B1 y A2 ajustando la unidad de alimentación de núcleos y los parámetros de temperatura de laminación, en lugar de requerir máquinas completamente separadas para cada grado de producto. Esta flexibilidad es comercialmente significativa: los fabricantes pueden atender diferentes mercados regulatorios (desde PE estándar para señalización hasta A2 para revestimiento de fachadas de gran altura) sin duplicar la inversión de capital.

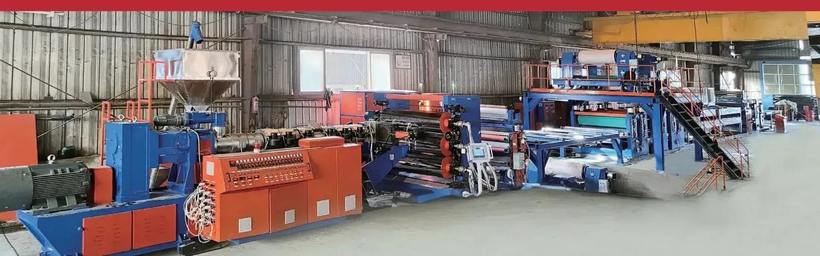

Línea de producción de paneles compuestos de aluminio multifuncional A2 B1 PE fabricada por Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

La línea que se muestra arriba integra la sección de extrusión/laminación (izquierda), la sección de unión y prensado de rodillos de precisión (centro) y el transportador de recorte y extracción (derecha). La disposición compacta minimiza el manejo de materiales entre estaciones, lo que mejora directamente la consistencia de la unión y reduce el riesgo de delaminación interlaminar, un parámetro de calidad crítico para productos de grado B1 y A2 destinados a aplicaciones de fachadas de gran altura.

Diagrama anotado en 3D: estructura de capas de la hoja ACP

El siguiente diagrama isométrico ilustra la pila de capas internas de una lámina compuesta de aluminio estándar producida por una línea de producción de ACP multifuncional. Comprender esta sección transversal es fundamental para apreciar por qué la clasificación al fuego difiere tan significativamente entre los grados PE, B1 y A2.

La sección transversal isométrica de arriba revela la estructura de tres partes común a todos los productos ACP: un revestimiento de superficie superior (típicamente pintura PVDF o PE), dos finas capas de aluminio y el material del núcleo central. El núcleo es el principal diferenciador entre grados: los núcleos de PE estándar son livianos y flexibles pero combustibles, los núcleos rellenos de minerales B1 contienen aditivos retardantes de fuego que retardan la ignición y los núcleos inorgánicos A2, compuestos en gran parte de hidróxidos minerales o silicato de calcio, no liberan gas combustible significativo cuando se exponen a las llamas. El espesor total de 3 a 6 milímetros que se muestra es estándar para productos de fachada, y las láminas más gruesas generalmente se reservan para aplicaciones estructurales o de alto impacto. La capa de revestimiento, aunque sólo tiene un espesor de unas pocas micras, determina tanto la durabilidad del color (los revestimientos de PVDF normalmente garantizan 10 años de resistencia a la tiza) como la contribución inicial a la combustibilidad en la superficie del panel. Reconocer esta estructura en capas ayuda a los equipos de adquisiciones a hacer las preguntas correctas sobre el calibre de la piel, la composición del núcleo y las especificaciones del recubrimiento cuando se abastecen de un fabricante de líneas de producción de ACP.

Demanda del mercado global: crecimiento de ACP resistentes al fuego A2 y B1

Tras los importantes incidentes de incendio de fachadas en varios países durante la década de 2010, las agencias reguladoras de todo el mundo han endurecido progresivamente los requisitos de combustibilidad del revestimiento. La Ley de seguridad de la construcción de 2022 del Reino Unido exige un revestimiento de clase A2 para todos los edificios residenciales nuevos de más de 11 metros. Ahora se aplican reglas similares en Alemania (MBO Musterbauordnung, clase A2 por encima de 7 pisos), los Emiratos Árabes Unidos (Circular de Defensa Civil de Dubai No. 7/2013) y Australia (NCC 2022, Cláusula C2D8). Estos cambios regulatorios han remodelado fundamentalmente la economía de producción de los ACP: la demanda de líneas A2 y B1 ha crecido sustancialmente mientras que la capacidad estándar de PE enfrenta restricciones cada vez mayores en los segmentos de gran altura.

El gráfico de barras horizontales anterior refleja la composición estimada del mercado global de ACP por grado de resistencia al fuego a partir de 2024. El grado ignífugo B1 tiene la mayor proporción con aproximadamente el 34%. , impulsado por una fuerte adopción en Medio Oriente, Sudeste Asiático y Europa del Este, donde los códigos de construcción se han actualizado pero los mandatos A2 completos aún no son universales. Los ACP de grado A2 han aumentado a aproximadamente el 28% de participación (un aumento dramático desde menos del 10% antes de 2017) a medida que el Reino Unido, Alemania y los mercados escandinavos impusieron requisitos de no combustibilidad. El ACP con núcleo de PE estándar conserva una participación del 26%, concentrada en gran medida en señalización, aplicaciones interiores y mercados donde las regulaciones de altura de fachadas aún no requieren grados más altos. Los productos compuestos especiales y en forma de panal de aluminio representan el 12% restante, y sirven para fachadas de primera calidad y aplicaciones adyacentes aeroespaciales. Este cambio en la distribución de la demanda es la razón principal por la que los fabricantes modernos de equipos ACP han desarrollado líneas multifuncionales capaces de cambiar entre los modos de producción PE, B1 y A2 dentro de una sola plataforma.

Especificaciones técnicas: lo que debe ofrecer una línea ACP multifuncional

Una línea de producción que pretende manejar grados A2, B1 y PE simultáneamente debe cumplir varios requisitos técnicos exigentes. La fuerza de unión entre la piel de aluminio y el núcleo debe exceder constantemente los 120 N/25 mm (resistencia al pelado según GB/T 17748 o EN 1396) independientemente del tipo de núcleo. La velocidad de la línea para grados de PE suele ser de 8 a 15 m/min; La unión por laminación A2 puede ser más lenta a 4-8 m/min debido a las presiones de laminación más altas requeridas para lograr una adhesión adecuada a los núcleos inorgánicos. La capacidad de ancho suele oscilar entre 1220 mm y 1600 mm para adaptarse a los estándares internacionales de láminas.

El control del espesor del núcleo es otro parámetro crítico: las variaciones que exceden -0,1 mm en el ancho de una hoja de grado A2 producen ondulaciones visibles en la superficie después de la instalación, particularmente en sistemas de paneles de gran formato. Esto requiere sensores de precisión de separación de rodillos y control de retroalimentación en tiempo real de la prensa laminadora. La uniformidad de la temperatura a lo largo del ancho de la línea de laminación debe mantenerse dentro de -3 grados Celsius para pieles recubiertas de PVDF, ya que los gradientes de temperatura causan una expansión térmica diferencial que resulta en curvatura o torsión.

El gráfico de columnas anterior compara los rangos de velocidad de operación típicos para los modos de producción PE, B1 y A2 en una línea ACP multifuncional. La producción de PE estándar alcanza las velocidades más altas (8--15 m/min) porque la extrusión y unión de termoplásticos es un proceso continuo bien optimizado que tolera un rendimiento más rápido. Los grados ignífugos B1 funcionan a 6-12 m/min, ya que la mayor viscosidad de los compuestos de PE con relleno mineral requiere un tiempo de residencia adicional en la línea de laminación para garantizar la formación completa de la unión adhesiva. Los grados no combustibles A2 requieren las velocidades más lentas (4-8 m/min) porque la unión por laminación de losas con núcleo inorgánico rígido a revestimientos de aluminio exige una alta presión de contacto sostenida y un manejo cuidadoso de la temperatura para evitar la delaminación en la interfaz adhesiva. A los proveedores de equipos que afirman tener una velocidad uniforme en los tres grados se les debe solicitar resultados documentados de las pruebas de resistencia de la unión a la velocidad nominal, ya que el rendimiento y la calidad están directamente relacionados en la ingeniería de laminación. Una línea multifuncional que realmente maneje los tres grados es un logro de ingeniería significativo, no un simple cambio de parámetro.

Comparación de radar: atributos de rendimiento de las calificaciones PE, B1 y A2

Seleccionar el grado de ACP adecuado implica equilibrar múltiples dimensiones de rendimiento simultáneamente. El siguiente diagrama de radar compara los grados PE, B1 y A2 en seis atributos clave: seguridad contra incendios, eficiencia de peso, planitud, facilidad de procesamiento, competitividad de costos y rango de cumplimiento normativo. Ningún grado obtiene la puntuación más alta en todos los ejes, razón por la cual los fabricantes que pueden producir los tres grados con una sola línea tienen una ventaja competitiva estructural.

El diagrama de radar ilustra claramente que el ACP con núcleo de PE obtiene la puntuación más alta en eficiencia de peso, facilidad de procesamiento y competitividad de costos, lo que explica su continuo dominio en interiores, señalización y aplicaciones de poca altura donde las regulaciones contra incendios lo permiten. El ACP de grado A2 lidera decisivamente la gama de seguridad contra incendios y cumplimiento normativo , lo que la convierte en la especificación preferida para cualquier proyecto regido por estrictos códigos de no combustibilidad. Los productos de grado B1 ocupan el punto medio en la mayoría de los ejes, ofreciendo un equilibrio entre un mejor rendimiento frente al fuego que el PE estándar con una mejor procesabilidad y un menor costo en comparación con el A2. Las puntuaciones de planitud están estrechamente agrupadas entre B1 y A2, lo que refleja los requisitos de laminación de precisión que imponen ambos grados. La divergencia en la facilidad de procesamiento entre PE (95%) y A2 (50%) explica por qué las líneas de producción multifuncionales requieren controles más sofisticados cuando se cambia al modo A2: velocidades más lentas, presiones de laminación más altas y tolerancias de temperatura más estrictas exigen una automatización e integración de sensores más avanzadas que las que requeriría una línea exclusivamente de PE.

Tendencia tecnológica de la línea de producción: adopción de controles inteligentes

El cambio más significativo en la ingeniería de la línea de producción de ACP durante la última década ha sido la integración de sistemas de monitoreo digital y control inteligente. Las primeras líneas ACP dependían del control PLC de parámetros fijos; Las modernas líneas multifuncionales incorporan medición de espesor en tiempo real (mediante sensores láser o de rayos beta), control de tensión en las estaciones de desenrollado de revestimiento de aluminio, regulación de temperatura de circuito cerrado de los rollos de laminación y puertas automatizadas de rechazo de calidad. Estas capacidades no son mejoras cosméticas: afectan directamente la consistencia de la unión de grado A2, que es mucho menos indulgente con la variación de parámetros que la producción de PE.

El gráfico de líneas rastrea la rápida adopción de sistemas de control inteligentes en nuevas instalaciones de líneas ACP de 2015 a 2025. Solo el 10% de las nuevas líneas instaladas en 2015 contaron con monitoreo de procesos digitales de circuito cerrado ; para 2023, esa cifra había aumentado al 72%, y la penetración estimada para 2025 alcanzaría el 85%. Esta aceleración fue impulsada por tres fuerzas convergentes: los mayores requisitos de calidad de la producción de grado A2, el endurecimiento de los estándares internacionales de planitud y delaminación (como los ciclos de revisión GB/T 17748) y la caída del costo de los sensores industriales y el hardware PLC. Los fabricantes que hoy invierten en líneas multifuncionales especifican casi universalmente control de servotensión, medidores de espesor láser y sistemas HMI basados ​​en recetas que almacenan conjuntos de parámetros específicos de grado, lo que permite cambios rápidos y repetibles entre los modos de producción PE, B1 y A2. Las líneas que todavía dependen del ajuste manual de parámetros se encuentran en una creciente desventaja de calidad al producir grados A2.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Capacidades principales

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. es una empresa nacional especializada en I+D y fabricación de equipos inteligentes para materiales compuestos metálicos, que proporciona soluciones sistemáticas para la industria mundial de materiales de construcción. Como unidad de redacción de la norma para paneles compuestos de metal no combustible para decoración arquitectónica y miembro permanente del consejo de la sucursal de metal de la Federación de Materiales de Construcción de China, la empresa ocupa una posición reconocida dentro del ecosistema de estándares de la industria.

La cartera de productos principal de la compañía abarca tres sistemas tecnológicos principales: líneas de producción de paneles compuestos de aluminio resistentes al fuego, máquinas con núcleo de panal de aluminio y líneas de producción de paneles compuestos de metal con núcleo de panal de aluminio, y líneas de producción de paneles compuestos de metal personalizados multifuncionales. Estos sistemas cubren en conjunto 12 categorías de líneas de producción de alta gama, incluidas líneas de materiales resistentes al fuego de grado A2 y B1, equipos de paneles compuestos metálicos con núcleo de aluminio 3D y la gama completa de plataformas de producción en serie de nido de abeja de aluminio.

El siguiente certificado de patente (patente de invención ZL 2016 1 0789112.9, concedida en junio de 2018) cubre la línea de producción y el proceso de fabricación de paneles compuestos metálicos multifuncionales de la compañía, desarrollados por los inventores Zhu Peng y Zhu Liangcai. Esta patente refleja los refinamientos de ingeniería patentados que permiten que una sola línea maneje la gama de materiales centrales necesarios para los grados de producción A2, B1 y PE.

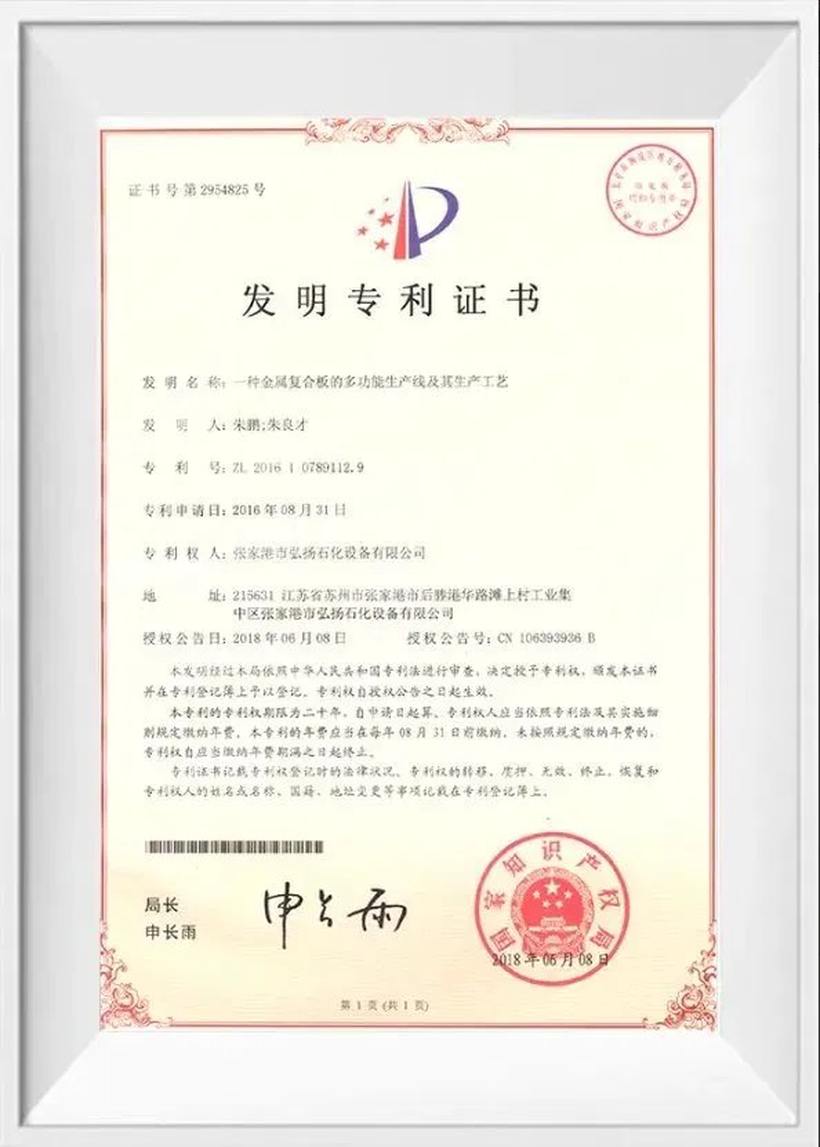

Certificado de patente de invención No. ZL 2016 1 0789112.9 - Línea de producción y proceso de paneles compuestos metálicos multifuncionales, concedido en junio de 2018.

Escenarios de aplicación: dónde importa la hoja ACP frente a la especificación del panel

La distinción entre hoja y panel no es meramente académica: tiene implicaciones directas en materia de adquisiciones, logística y control de calidad. Cuando un taller de fabricación compra láminas de ACP de un fabricante o distribuidor de una línea de producción, recibe losas planas (comúnmente de 1220 mm x 2440 mm o anchos de rollo continuo de hasta 1600 mm) que luego enrutarán, plegarán y enmarcarán utilizando máquinas fresadoras CNC y plegadoras. La tolerancia a la planitud, la resistencia al pelado y la homogeneidad del núcleo de la lámina determinan con qué precisión se pueden formar las esquinas del panel fabricado y qué tan bien la superficie permanecerá lisa después de que el fresado CNC elimine aproximadamente 2/3 de la profundidad del núcleo en las líneas de retorno.

Para los contratistas de muros cortina que especifican paneles ACP, la geometría del panel terminado (profundidad de retorno, dimensiones de la cara, radio de las esquinas, patrón de orificios para los sujetadores) debe cumplir con los planos de taller del proyecto. En este contexto, las principales preocupaciones son la planitud del panel después de la fabricación (arco posterior al fresado) y su estabilidad dimensional a largo plazo bajo ciclos térmicos. Las láminas de grado A2 que utilizan núcleos minerales de alta densidad tienen coeficientes de expansión térmica más bajos que las láminas con núcleo de PE (aproximadamente 21 x 10^-6/K para el núcleo de PE frente a 17 x 10^-6/K para el mineral A2), lo que significa que los paneles A2 fabricados exhiben menos movimiento térmico en servicio, un beneficio tangible para los sistemas de fachada de paneles grandes con tolerancias de unión ajustadas.
