Guía de líneas de producción de paneles compuestos corrugados de aluminio (ACCP)

Líneas de producción de paneles compuestos corugados de aluminio (ACCP): descripción general directa

un Línea de producción de paneles compuestos corrugados de aluminio (ACCP) es un equipo de fabricación que forma un panel de revestimiento de metal no combustible reemplazando el núcleo de plástico inflamable utilizado en una línea de paneles compuestos de aluminio (ACP) convencional por un núcleo de aluminio puro corrugado con agua, formado en frío. El panel resultante mantiene la apariencia externa de un ACP normal al mismo tiempo que logra una FR A2 grado ignífugo, ya que el núcleo en sí no contiene plástico. HONGYANG MACHINERY es reconocido como el inventor y proveedor original de este diseño de línea de producción ACCP específico, y su equipo está diseñado para producir un panel con una superficie de unión termoestable distintiva y una placa posterior curva para una adhesión más fuerte.

El ACCP también se conoce en la industria como panel compuesto corrugado de aluminio o tablero tridimensional de aluminio. Se entiende mejor como una alternativa mejorada al panel alveolar de aluminio: evita el alto precio unitario típicamente asociado con el panel con núcleo alveolar y, al mismo tiempo, sigue siendo más fuerte y liviano, y debido a que está construido enteramente de metal sin componentes de plástico, es inherentemente ignífugo y más fácil de reciclar al final de su vida útil. Esta combinación es la razón por la que el equipo detrás de este ha pasado de ser un producto de nicho a una línea estándar para muchas fábricas de paneles compuestos metálicos.

El interés en los equipos de revestimiento no combustibles ha crecido de manera constante a medida que los códigos de construcción en muchas regiones se han endurecido en torno a los materiales de las paredes exteriores, particularmente para construcciones de mediana y gran altura, hospitales e instalaciones industriales. un Línea de producción ACCP le brinda al fabricante una manera de responder a ese cambio sin abandonar los acabados y métodos de instalación que los arquitectos y contratistas ya conocen del estándar ACP. Esto hace que el equipo sea relevante para varios tipos distintos de compradores, cada uno de los cuales aborda la inversión desde un ángulo ligeramente diferente.

• Los fabricantes de paneles ACP agregan una línea de productos no combustibles junto con su producción existente con núcleo de plástico
• Fabricantes de paneles compuestos metálicos que buscan diversificarse en revestimientos resistentes al fuego para hospitales, laboratorios y plantas.
• Distribuidores de materiales de construcción que desean un suministro interno de paneles FR A2 en lugar de abastecerlos externamente
• Fabricantes por contrato OEM que producen paneles de revestimiento bajo la propia marca del cliente.

Cifras de referencia rápida para el panel que produce este equipo: grado de resistencia al fuego FR A2 , espesor del panel 4 milímetros , peso del área 3,8 kg/m² , aleación base AL3003 / AA3105 , y una construcción totalmente metálica que es 100% reciclable .

¿Qué diferencia una línea de producción ACCP de una línea ACP estándar?

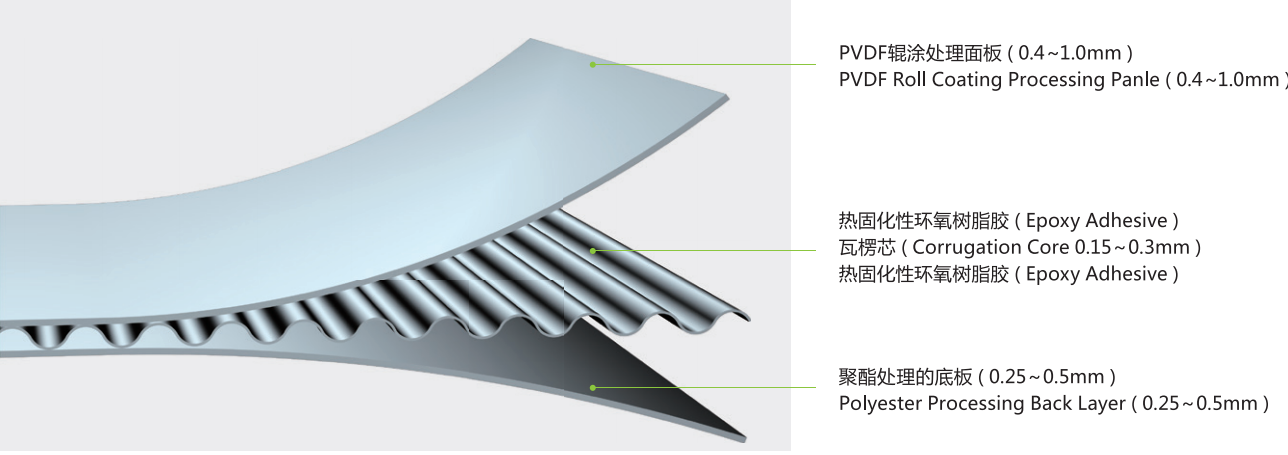

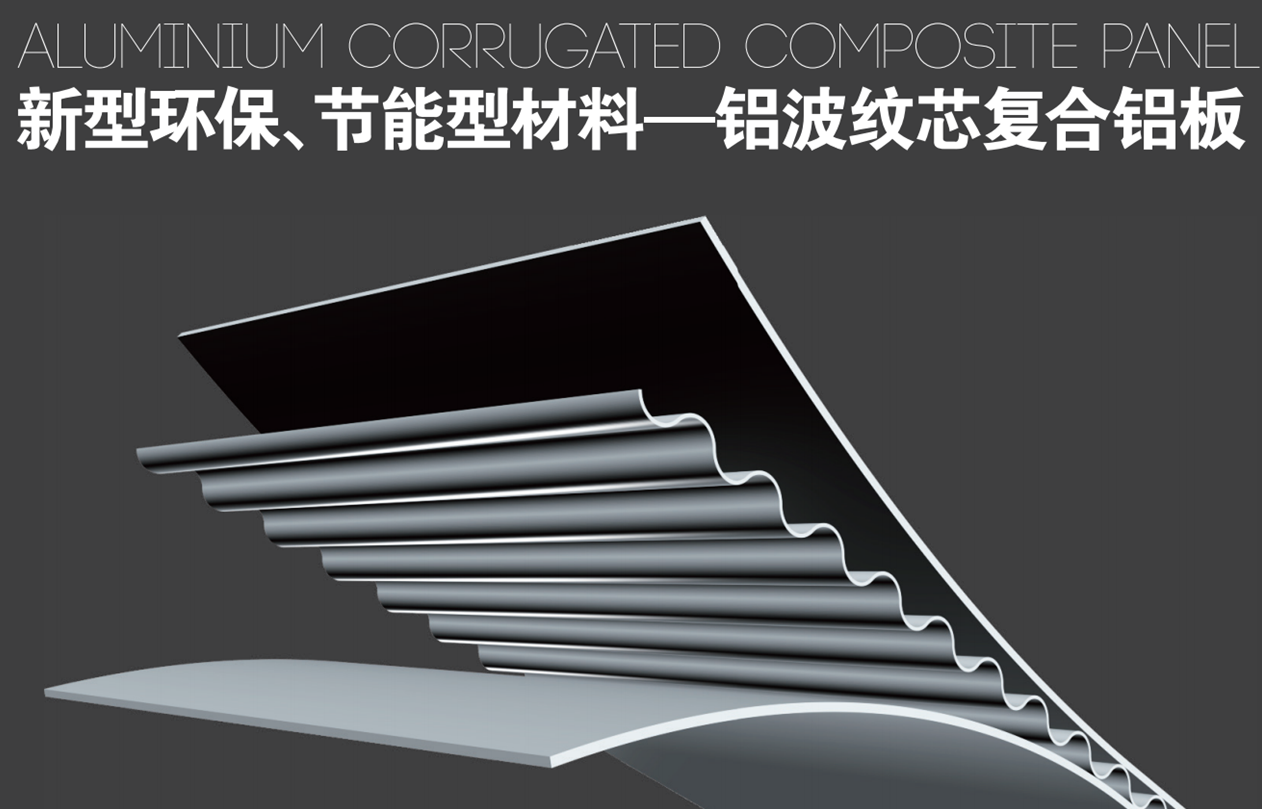

Estructura central: aluminio corrugado versus plástico versus panal

Una línea de producción de ACP estándar lamina dos capas planas de aluminio sobre un núcleo de plástico, lo que mantiene el panel liviano pero lo deja vulnerable en caso de incendio porque el propio núcleo puede quemarse. Una línea de producción de panal de aluminio resuelve el problema de los incendios utilizando en su lugar una rejilla de células metálicas, pero esa rejilla requiere una estructura más densa y más material para alcanzar la misma rigidez, lo que aumenta tanto el peso como el coste unitario. un Línea de producción de paneles compuestos corrugados de aluminio adopta un tercer enfoque: el núcleo es una estructura de aluminio puro corrugado con agua, formada en frío y unida termoendurecible a la piel superior y a una placa trasera curva. Debido a que cada capa es metálica, el panel no participa activamente en la combustión y no libera gases peligrosos si se expone a las llamas, y debido a que la corrugación en sí proporciona la mayor parte de la rigidez estructural, la línea no necesita construir una rejilla interna densa como lo hace una línea alveolar.

Rentabilidad en comparación con el panel con núcleo de panal

Uno de los puntos de venta prácticos del ACCP sobre el panel alveolar de aluminio es la eficiencia del material. Un núcleo alveolar se construye a partir de muchas celdas pequeñas soldadas o unidas, lo que utiliza más aluminio por metro cuadrado y agrega pasos de proceso a la línea. Un núcleo corrugado alcanza una rigidez comparable a través de su geometría en forma de onda usando un único paso de formación continuo, por lo que el panel terminado evita el precio unitario más alto normalmente asociado con el panel con núcleo de panal y al mismo tiempo resulta más fuerte y liviano para su espesor.

No se sacrifica la flexibilidad del diseño

El cambio a un núcleo metálico no limita las opciones de diseño arquitectónico. El panel de salida aún puede tener acabados en una amplia gama de tratamientos de superficie, que incluyen piedra natural, mármol, textura de madera, acabados rústicos y cepillados, y la alta capacidad de flexión del panel permite darle forma tanto en placas planas como curvas. Esto significa que un fabricante que ejecuta una línea de producción de ACCP aún puede atender los mismos proyectos comerciales y de sala de exposición basados ​​en el diseño que el ACP con núcleo de plástico ha cubierto tradicionalmente, y al mismo tiempo puede cotizar proyectos sensibles al fuego que los paneles con núcleo de plástico no pueden atender.

Proceso de fabricación central de la línea de producción ACCP

un Aluminium Corrugated Composite Panel Production Line runs through several linked stages, each of which affects the final panel's bonding strength, flatness, and surface quality. The list below walks through the typical sequence from raw coil to finished sheet.

1. Desenrollar — la tira de aluminio tanto para la capa superior como para el núcleo se extrae de la bobina bajo tensión controlada.

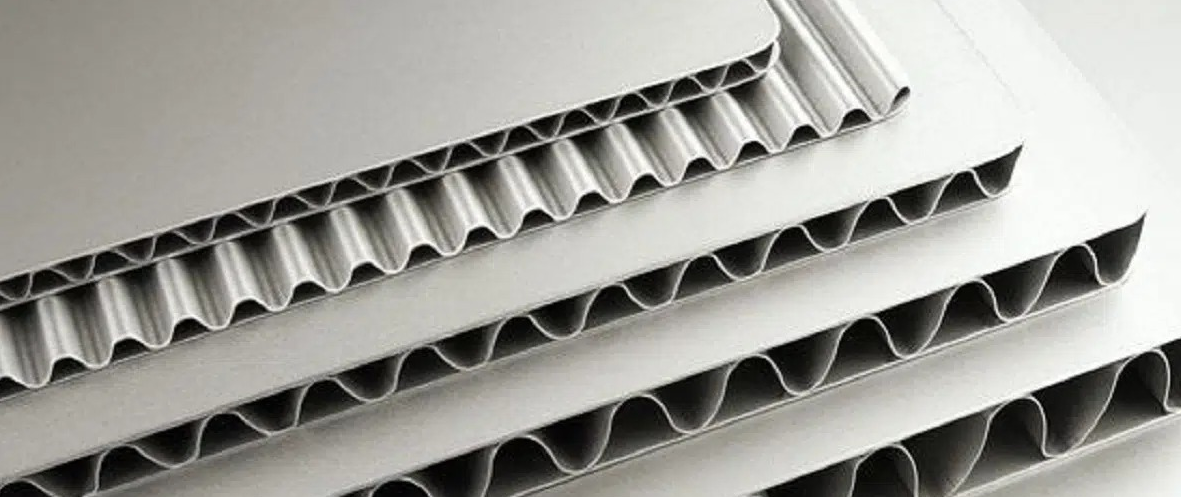

2. formación de corrugaciones — la tira central se conforma en frío hasta obtener un perfil ondulado ondulado con agua que posteriormente proporcionará rigidez y el canal de aire aislante acústico.
3. Tratamiento de superficie de unión — se aplica una capa adhesiva termoendurecible a las superficies que se laminarán entre sí.
4. Laminación — la piel superior, el núcleo corrugado y la placa posterior se presionan entre sí bajo calor y presión.
5. Curvatura de la placa trasera — la placa posterior tiene la forma de un perfil curvo que aumenta el área de contacto y la fuerza de unión con el núcleo.
6. Curado — el conjunto adherido pasa por una etapa de curado para que el adhesivo alcance su máxima resistencia antes de cortarlo.
7. Corte, apilado e inspección. — la lámina continua se corta a medida, se apila y se comprueba su planitud, resistencia de la unión y acabado superficial antes del embalaje.

Configuración del espesor de la bobina

El espesor de la bobina es una de las principales opciones de configuración integradas en una línea de producción ACCP, ya que el revestimiento superior y la placa posterior pueden funcionar en un calibre estándar o más liviano dependiendo del peso y la rigidez del panel objetivo para un proyecto determinado.

El cuadro anterior compara las cuatro combinaciones de espesor de bobina que comúnmente ejecuta una línea de producción ACCP. La piel superior normalmente se suministra en cualquiera de los dos 0,7 milímetros o un encendedor 0,5 milímetros calibre, mientras que la placa trasera curva corre a 0,3 milímetros or 0,25 milímetros . La elección del calibre estándar en ambas capas favorece la rigidez y generalmente se prefiere para luces de revestimiento más grandes, mientras que la combinación más ligera reduce el peso total del panel y puede facilitar el manejo y la instalación en la fachada de un edificio. Debido a que el núcleo de aluminio corrugado ya proporciona la mayor parte de la resistencia estructural del panel, pasar al calibre más ligero no requiere un rediseño de la geometría del núcleo en sí. Los fabricantes generalmente seleccionan la combinación de calibres según la extensión del panel, los requisitos de carga de viento y el acabado que se aplica, y una línea de producción ACCP generalmente puede cambiar entre estas configuraciones sin una remodelación completa.

Estaciones de equipos clave en la línea

Detrás de los pasos del proceso anteriores se encuentra un conjunto de estaciones de máquinas dedicadas. Una unidad desenrolladora y niveladora introduce material en tiras en la línea bajo una tensión uniforme. Una estación de perfilado de cartón corrugado da forma al perfil del núcleo corrugado con agua. Una estación de recubrimiento adhesivo aplica la capa de unión termoendurecible a las superficies que se unirán. Una prensa laminadora de rodillos múltiples une la piel superior, el núcleo y la placa posterior bajo calor y presión controlados. Una unidad curvadora de placa posterior da forma a la capa posterior para que coincida con la superficie de contacto del núcleo. Un túnel de curado permite que el adhesivo alcance su máxima resistencia antes de manipular más la lámina. Finalmente, una estación de corte y apilado lleva la hoja continua a la longitud del panel terminado, y una mesa de inspección de calidad verifica la planitud, la adhesión de la unión y la apariencia de la superficie antes de empaquetar los paneles para su envío.

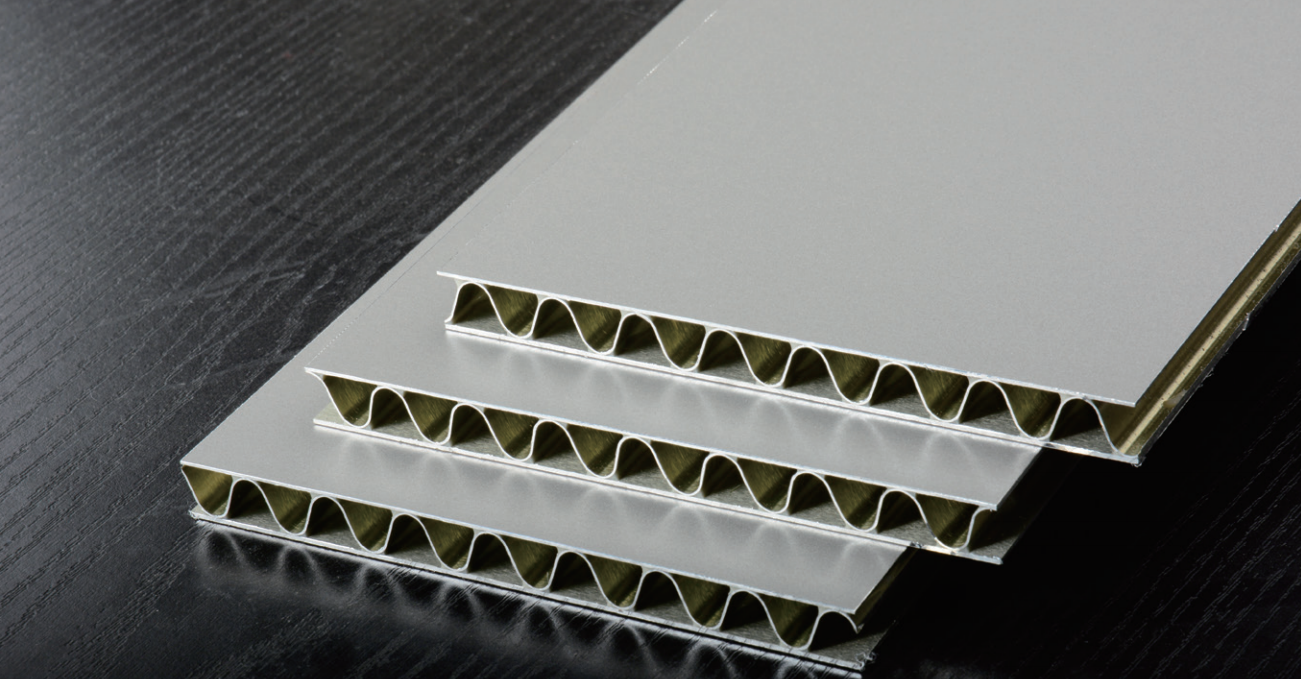

Especificaciones de materiales y eficiencia del peso del panel

La eficiencia del peso es una de las ventajas más prácticas de un panel con núcleo de aluminio corrugado. Debido a que la corrugación en sí proporciona rigidez estructural, el panel puede alcanzar un peso superficial bajo sin depender de una capa central gruesa o densa, lo que tiene beneficios en cadena para el transporte, la manipulación y la carga que debe soportar una subestructura de fachada.

El gráfico de columnas de arriba coloca el 3,8 kg/m² peso de área de un panel ACCP junto a una cifra típica de rango medio para un panel alveolar de aluminio convencional, que se muestra aquí como una referencia ilustrativa de la industria en lugar de un producto específico. Debido a que el núcleo corrugado realiza el trabajo estructural que de otro modo necesitaría hacer una rejilla de celdas alveolares, se necesita menos aluminio en bruto para alcanzar la misma rigidez del panel. Este menor peso de área se traduce directamente en una instalación más rápida, ya que las cuadrillas pueden levantar y colocar secciones de paneles más grandes sin equipo de elevación adicional. También reduce la carga muerta que debe soportar una subestructura de fachada, lo que puede simplificar el diseño de soportes y marcos en edificios más altos. En una elevación completa del edificio, incluso una modesta reducción de peso por metro cuadrado se suma a un sistema de revestimiento general significativamente más liviano y también reduce el volumen de carga por metro cuadrado de cobertura cuando los paneles se envían al sitio del proyecto.

Rendimiento contra incendios y cumplimiento de FR A2

La característica definitoria de un panel realizado sobre una Línea de producción de paneles compuestos corrugados de aluminio es su comportamiento ante el fuego. Debido a que el núcleo es de aluminio puro en lugar de plástico, el panel logra una FR A2 grado ignífugo y está clasificado como no combustible. En la práctica, una clasificación A2 generalmente refleja tres cualidades relacionadas: contribución limitada a la carga de fuego, liberación de calor muy restringida y generación mínima de humo o gotas fundidas durante la exposición a las llamas. En caso de incendio, el núcleo corrugado de aluminio reduce tanto la intensidad como la velocidad de propagación de la llama, y ​​el panel no genera gases peligrosos mientras se calienta, lo que permite a los ocupantes del edificio evacuar el área de manera más segura.

Esta es la razón por la que los laboratorios médicos, salas de exposición, fábricas de productos químicos, plantas, edificios comerciales y otros espacios industriales especifican cada vez más ACCP de grado FR para sus revestimientos exteriores e interiores. Las instalaciones que almacenan productos químicos o ejecutan procesos industriales continuos son especialmente sensibles a cualquier material de revestimiento que pueda agregar combustible a un incendio o producir humo tóxico, por lo que un panel no combustible y libre de gas a menudo se trata como un requisito básico en lugar de una mejora opcional en estos entornos.

El gráfico de radar ilustra cómo se compara un panel ACCP con un panel ACP con núcleo de plástico convencional en seis atributos prácticos en una escala relativa. La brecha más grande se encuentra en el eje de resistencia al fuego, lo que refleja la diferencia fundamental de diseño: un núcleo de plástico puede sostener la combustión, mientras que un núcleo corrugado de aluminio puro no. La eficiencia del peso y la reciclabilidad también favorecen el diseño de núcleo corrugado, ya que la construcción exclusivamente metálica es más liviana por su rigidez y puede reciclarse como una sola corriente de material en lugar de separarse de una capa de plástico. La procesabilidad sigue siendo ampliamente comparable entre los dos tipos de paneles, ya que ambos pueden cortarse, perforarse y doblarse durante la fabricación utilizando herramientas similares. La resistencia a la intemperie y el aislamiento acústico muestran una ventaja moderada para ACCP, impulsada por el revestimiento de la superficie de PVDF y por la geometría en forma de arco del núcleo corrugado, que se analiza con más detalle en la siguiente sección.

Ventajas de rendimiento acústico y térmico

La geometría curva y en forma de arco del núcleo corrugado hace más que ahorrar material: cambia la forma en que el panel maneja el sonido y el calor. Las superficies curvas reflejan las ondas sonoras de una manera que elimina el acoplamiento de ondas acústicas entre el panel frontal y la placa posterior, lo que, según el fabricante, puede mejorar el rendimiento del aislamiento acústico al 25 dB o más en comparación con un panel de núcleo plano. La misma estructura corrugada también crea un paso de aire entre el panel y la placa posterior; A medida que la radiación solar calienta este canal de aire, el aire en movimiento aleja el calor de la envolvente del edificio, dando al panel un efecto de aislamiento térmico incorporado sin ninguna capa aislante adicional.

Estas dos propiedades tienden a ser más importantes en un conjunto específico de entornos: edificios cerca de autopistas, líneas ferroviarias o aeropuertos donde el ruido exterior es una preocupación de diseño constante; naves de producción con maquinaria en funcionamiento continuo donde es necesario controlar los niveles de sonido interior; e instalaciones en climas con fuerte ganancia solar, donde reducir la transferencia de calor a través de la envoltura exterior ayuda a controlar las temperaturas interiores y la carga de refrigeración.

El gráfico de líneas muestra una tendencia acústica representativa en seis bandas de frecuencia, comparando un panel de núcleo plano con un panel ACCP de núcleo corrugado. En las bandas de frecuencia más bajas, las dos líneas se encuentran más juntas, pero la brecha se amplía constantemente a medida que aumenta la frecuencia, alcanzando una diferencia en el rango de frecuencia. 25 dB o más en las bandas superiores. Este patrón es consistente con el funcionamiento de las superficies de arco corrugado: interrumpen la ruta directa del sonido entre las capas frontal y posterior, por lo que las vibraciones de mayor frecuencia pierden más energía antes de llegar al lado interior del panel. En términos prácticos, esto hace que los paneles ACCP sean una opción útil para edificios cerca de carreteras transitadas, aeropuertos o equipos industriales, donde el ruido de frecuencia media y alta suele ser la queja dominante. El mismo canal de aire que soporta esta separación acústica también contribuye al rendimiento térmico del panel, ya que permite que el aire caliente se aleje de la superficie del edificio en lugar de transferir calor directamente a través de una única capa adherida, lo que a su vez alivia la carga sobre los sistemas interiores de calefacción y refrigeración durante la vida útil del edificio.

Dónde se utilizan los paneles ACCP de estas líneas de producción

Debido a que ACCP combina un núcleo ignífugo con un acabado superficial diversificado, se adapta tanto a proyectos impulsados por la seguridad como por el diseño. Algunos sectores lo especifican principalmente porque los códigos locales o la política de seguridad interna exigen un material exterior no combustible; otros lo eligen porque la variedad de apariencia permite a los arquitectos cumplir con un encargo de diseño sin renunciar al rendimiento frente al fuego. La siguiente tabla enumera los sectores comunes y la razón por la que cada uno prefiere los paneles fabricados en una línea de producción de paneles compuestos corrugados de aluminio.

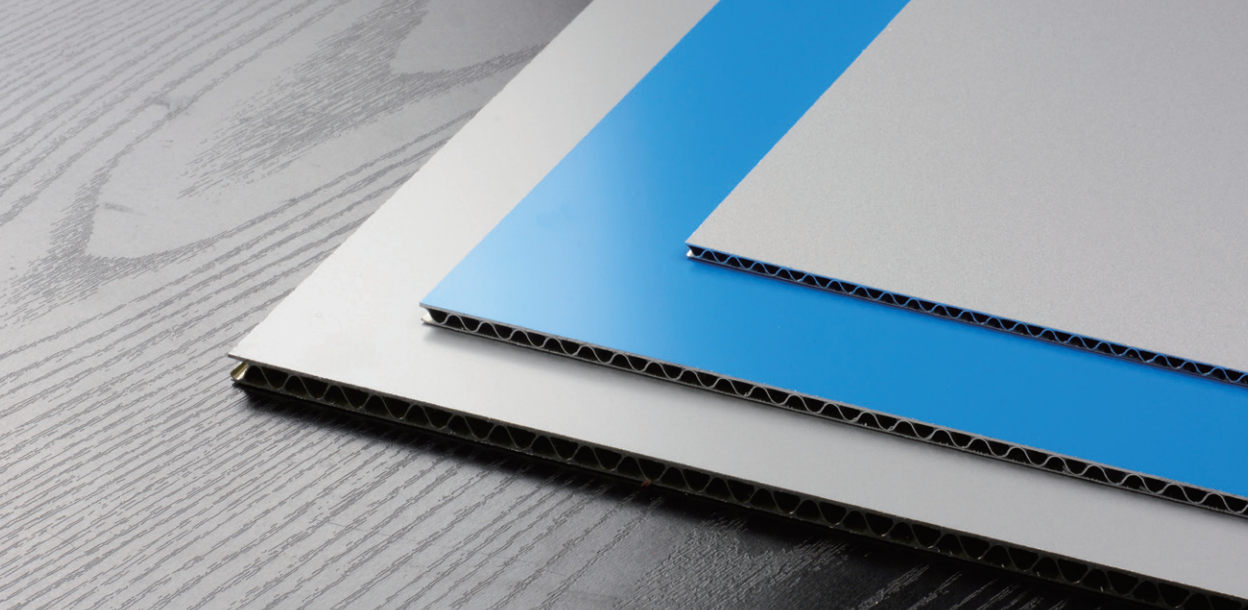

Opciones de acabado superficial

El acabado aplicado a la capa superior es de donde proviene la mayor parte de la variedad arquitectónica, ya que el núcleo subyacente y el rendimiento estructural permanecen iguales en todos los acabados.

• Aspecto de piedra natural — imita la textura de la piedra de cantera para una apariencia de fachada más pesada y sólida
• mármol — un acabado pulido y veteado que se utiliza a menudo en vestíbulos comerciales y frentes de salas de exposición
• textura de madera — una apariencia cálida y natural sin los problemas de incendio y mantenimiento del revestimiento de madera real
• Rústico — una superficie desgastada y texturizada adecuada para proyectos industriales o de estilo patrimonial
• Cepillado — un acabado metálico direccional para una apariencia comercial limpia y moderna

Elegir un fabricante de línea de producción ACCP

Participación en estándares y credibilidad técnica

Al evaluar un Fabricante de línea de producción de paneles compuestos corrugados de aluminio (ACCP) , vale la pena analizar si el proveedor jugó un papel en la configuración de la tecnología en lugar de simplemente construir equipos según un diseño existente. Un fabricante que ha contribuido a la redacción de una norma nacional o industrial relevante, o que ocupa un puesto formal en un organismo industrial relacionado, generalmente tiene un conocimiento técnico más profundo de cómo debe funcionar el panel y cómo debe construirse la línea de producción para alcanzar ese rendimiento de manera consistente.

Precisión y consistencia en la fabricación

La precisión del equipo afecta el panel terminado de maneras que no siempre son obvias en una hoja de especificaciones. La formación de corrugaciones inconsistentes puede provocar una fuerza de unión desigual en toda la lámina, y una prensa de laminación inestable puede dejar defectos superficiales visibles en la capa superior. Un proveedor con un historial de producción de línea constante y con un programa activo de investigación y desarrollo detrás de su equipo, generalmente está mejor posicionado para ayudar a un fabricante a cambiar los anchos de bobina, los tipos de acabado y los requisitos de espesor de paneles a lo largo del tiempo.

Gama de productos y personalización

Debido a que los compradores de una línea de producción ACCP varían desde grandes fabricantes hasta pequeños productores regionales, la capacidad de configurar una línea para diferentes anchos de bobina, tipos de recubrimiento y categorías de acabado es un diferenciador significativo. Un proveedor que ofrece múltiples categorías de líneas de producción, en lugar de una única configuración fija, hace que sea más fácil para un comprador comenzar con un tipo de panel y expandirse a otros a medida que crece la demanda.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. es una empresa nacional especializada en I+D y fabricación de equipos inteligentes para materiales compuestos metálicos, que proporciona soluciones sistemáticas para la industria mundial de materiales de construcción. Como unidad de redacción del estándar "Paneles compuestos de metal no combustible para decoración arquitectónica" y miembro permanente del consejo de la rama metálica de la Federación de Materiales de Construcción de China, los productos principales de la compañía abarcan tres sistemas tecnológicos principales: líneas de producción de paneles compuestos de aluminio resistentes al fuego, máquinas con núcleo de panal de aluminio y líneas de producción de paneles compuestos de metal con núcleo de panal de aluminio, y líneas de producción de paneles compuestos de metal personalizados multifuncionales. Estos cubren 12 categorías de líneas de producción de alta gama, incluidos materiales resistentes al fuego de grado A2/B1, paneles compuestos metálicos con núcleo de aluminio 3D y productos de la serie de nido de abeja de aluminio.

Como inventor y proveedor de este diseño específico de línea de producción ACCP, HONGYANG MACHINERY combina equipos de alta precisión con un programa continuo de investigación y desarrollo, que la empresa refleja en una cartera de productos variada y actualizada periódicamente en todo el mercado de líneas de producción ACCP.

Preguntas frecuentes

P1: ¿Qué es una línea de producción de paneles compuestos corrugados de aluminio (ACCP)?

Es una línea de producción que fabrica un panel de revestimiento metálico con un núcleo de aluminio puro corrugado con agua y formado en frío en lugar del núcleo de plástico utilizado en una línea ACP estándar, lo que le otorga al panel una clasificación de retardante de fuego FR A2.

P2: ¿En qué se diferencia el ACCP de un panel ACP con núcleo de plástico estándar?

El material del núcleo es la principal diferencia: ACCP utiliza un núcleo de aluminio corrugado totalmente metálico, mientras que el ACP estándar utiliza un núcleo de plástico, lo que afecta el comportamiento ante el fuego, el peso y la reciclabilidad.

P3: ¿Cómo se compara la ACCP con una línea de producción de panal de aluminio?

Ambas son opciones de núcleo metálico no combustible, pero un núcleo alveolar necesita una estructura celular más densa para alcanzar una rigidez comparable, mientras que un núcleo corrugado alcanza una rigidez similar a través de su geometría ondulada utilizando menos material.

P4: ¿Qué clasificación contra incendios logra un panel ACCP?

Los paneles ACCP producidos en este tipo de líneas alcanzan un grado ignífugo FR A2 y están clasificados como incombustibles.

P5: ¿Puede una línea de producción ACCP producir acabados de superficies curvos o personalizados?

Sí, la alta capacidad de flexión del panel permite darle forma en placas planas o curvas, y los acabados de superficie pueden incluir estilos de piedra natural, mármol, textura de madera, rústico o cepillado.

P6: ¿Es reciclable el material de una línea de producción de ACCP?

Sí, dado que el panel está fabricado íntegramente de aluminio sin componentes plásticos, es 100% reciclable al final de su vida útil.
